钻井平台无线覆盖解决方案

为了加强钻井平台信息化建设,提高生产管理水平和竞争力,在钻井平台上组建无线局域网,并通过无线网桥或卫星链路接入到油田网中,与油田网互通,使生产信息和多媒体信息能够安全、稳定、快速的传输。


方案设计

钻井平台(海上或陆上)的无线通信系统方案需要综合考虑极端环境、安全要求、复杂结构、多种业务需求等因素。

钻井平台通信系统由平台无线覆盖系统平台无线传输系统组成。它为钻井平台与外界的沟通搭建了数据通道,是钻井平台数据采集及远传、生产监控、网络电话等应用的基础。起到了提高钻井平台生产及办公效率,保障钻井平台日常通信安全的重要作用。

一、平台无线覆盖系统

系统应用:

1、平台无线办公:供办公室、接待室、职工宿舍连接到Internet

2、平台作业管理:平台修井信息的传送,要能将平台修井信息传送到领导办公室;

3、无人机巡线,针对各个油井监测、机械工作情况、作业人员安全、各个井区的管理等通过无人机空中自组网通信进行日常巡检;

4、周围环境监测:针对山体土方及突发自然灾害的多方面数据的监测,以预防下雨或泥石流等情况的发生;

5、无线覆盖通信:针对整个油田采油区搭建无线应急通信网络,可实现远距离高宽带的多个范围的无线通信网络,给整个油田提供无线监控及无线网络办公的环境。


系统设备:

1、  防爆区

钻井平台司钻房部署

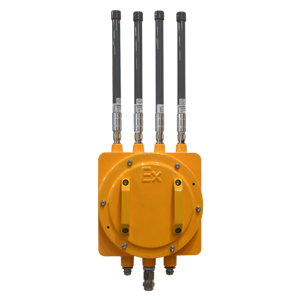

根据钻井平台的实际需求和户外环境要求,采用IPwave云波公司独立自主研发的中国信创芯片 Wi-Fi 6802.11ax)无线产品,YB68-A6-llC防爆型Wi-Fi6无线基站,防爆等级 Ex db IIC T6 Gb/Ex tb IIIC T80 Db,适用于1区、2区或20区、21区危险场所,适用于IIAIIBIIC类,温度组别为T1-T6的危险性气体或可燃性粉尘环境,同时具备 IP66 防水防尘等级和大范围宽温(-4085℃)工作能力,适合于爆炸性危险环境应用,设备扩展性强,可选内置UWB、蓝牙定位模块。

2、  非防爆区

管柱自动化设备部署

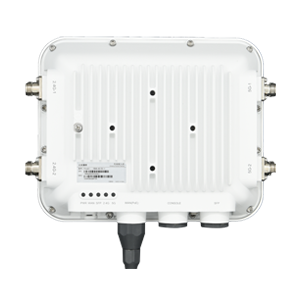

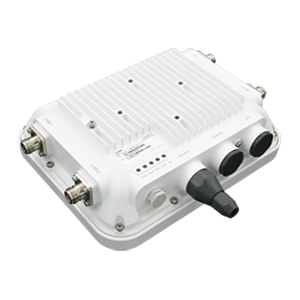

采用IPwave云波公司独立自主研发的中国信创芯片 Wi-Fi 6802.11ax)无线产品,YB68-A6-ED-Y室外型Wi-Fi6无线基站,内置集成智能射频覆盖优化技术,单射频最大发射功率可达 500mW,能够针对性地有效解决室外 WLAN 覆盖各种问题,提高 WLAN 室外覆盖准确性和稳定性。同时通过专业的一体化室外型设计,具备 IP67 防水防尘等级和大范围宽温工作能力,非常方便室外的安装和调试,广泛的应用于包括无线城市、无线小区、景区等各类 WLAN 室外场景的专业智能覆盖。

3、办公区

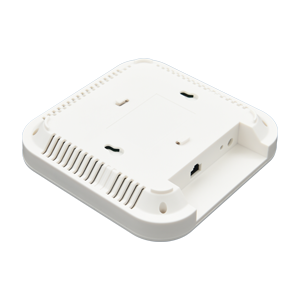

采用IPwave云波公司独立自主研发的中国信创芯片 Wi-Fi 6802.11ax)无线产品,YB68-A6-XD-Q室内型吸顶式Wi-Fi6无线AP,符合802.11ax标准,是同时工作在2.4/5.8GHz频段的一款千兆、大功率、双射频,支持空中速率高达3000Mbps,支持胖/AP模式,可独立工作也可通过智能无线接入控制器进行集中管理。

4、宿舍区

从智慧钻井平台的角度考虑,要求每层楼的宿舍都提供上网设备还不是很现实也不经济。我们可以要求智慧工厂结合自身的实际情况专门提供一层或若干层作为有上网需求的用户使用。我们的无线设备可以专为这几层架设。这样可以降低成本,另外也不影响以后需求增加设备扩容。从智慧钻井平台的施工和造价上考虑,每间宿舍单独安装一个面板式无线AP,安装快,投入大。宿舍覆盖具体采用何种设备,具体还需要甲方的具体要求和投入。

终端设备:防爆手机,用于语音、视频通话。可以安装各类手机软件APP,作为扩展应用。


应用扩展

后期增加融合通信调度平台和应急扩播系统,可以建立钻井平台统一融合通信调度指挥系统,集无线覆盖、无线传输、调度管理、应急电话、应急广播、广播喊话、联动报警(消防、视频)、办公通讯、无线巡检、定位(GPS、基站)、外网互通等专业多媒体融合通信调度管理系统,系统能与其它系统深度融合应用管理,提高企业的信息化管理水平,有效降低企业运营管理成本,提高日常工作效率与应急处理能力。

二、平台无线传输系统

1、地面采用无线网桥或者无线自组网系统

YB-B5-25室外型Wi-Fi5无线网桥, 是一款高性能、高速率的室外远距离无线网桥,它具有传输距离远,穿透能力强,防干扰能力强等特点。
