型 号
|
YB-5G BRU
|
|
BRU21436
|
1x4T4R小区100MHz NR 5W N78
|
|
BRU21446
|
1x4T4R小区100MHz NR 5W N79
|
|
射 频
|
|
工作频率范围
|
1）N79：4900MHz-5000MHz或1）N78：3300MHz-3600MHz
|
|
5G NR 载波带宽
|
100MHz
|
|
射频输出功率
|
4*5W
|
|
输出功率精度
|
-40℃~+15℃: +/-1.5dB;
+15℃~+30℃: +/-1dB;
+30℃~+55℃: +/-1.5dB;
|
|
运营商配置
|
5G NR:单载波40MHz/60MHz/100MHz
|
|
误差向量幅度
|
QPSK:<18.5%
16QAM:<13.5%
64QAM:<5%
256QAM:<3.5%
|
|
相邻信道泄漏功率
|
<-47dBc
|
|
频率误差
|
<0.05ppm
|
|
工作频段无用发射
|
TS 36.104&&TS 38.104 6.6.4.2.4 Category B
|
|
杂散发射
|
TS 36.104&&TS 38.104 6.6.5.2.1 Category B
|
|
发射输出动态
|
>10dB
|
|
变送器标准
|
Meet 3GPP TS 36.104&&TS 38.104
|
|
接收灵敏度级别
|
-95dBm@room temp
-94dBm@over temp
|
|
接收器杂散发射
|
Meet 3GPP TS 38.141-1 table 7.6.5
|
|
RSSI 测量精度
|
+/-3dB@-55dBm~-77dBm
|
|
最大输入信号（未损坏）
|
0dBm
|
|
接受阻塞
|
Meet 3GPP TS 36.104&&TS 38.104
|
|
接收器标准
|
Meet 3GPP TS 36.104&&TS 38.104
|
|
规 格
|
|
网络架构
|
支持SA
|
|
载波带宽
|
TDD:100MHz/60MHz/40MHz
|
|
子载波间隔
|
TDD:30kHz
|
|
容量
|
支持1个100MHz带宽的4T4R小区；
或支持2个100MHz带宽的2T2R小区（22年6月支持）
|
|
NR峰值速率
（实测）
|
5ms帧结构（DDDDDDDSUU），特殊子帧配比6:4:4
4通道下行1.35Gbps，上行200Mbps
2通道下行700Mbps，上行200Mbps
2.5ms双周期典型帧结构（DDDSUDDSUU）
下行4流峰值速率1.2Gbps，上行两流300Mbps
下行2流下行峰值速率650Mbps，上行两流300Mbps
|
|
小区用户数
|
每小区支持的RRC激活用户数≥400，
每小区支持的RRC连接用户数≥1200
|
|
同步
|
支持GPS/北斗，1588V2同步
|
|
年故障率
|
<2%
|
|
标准协议
|
|
无线协议
|
支持3GPP R15标准
|
|
电磁兼容性指标
|
符合3GPP TS 38.113 (2017-12 R15)要求
|
|
接 口
|
|
指示灯说明
|
从上到下，依次是：
power：亮表示电源正常。
run：闪烁表示系统启动正常
GPS：GPS脉冲指示灯，秒闪烁。
alarm：灭，表示系统正常。亮，表示系统有告警。
|
|

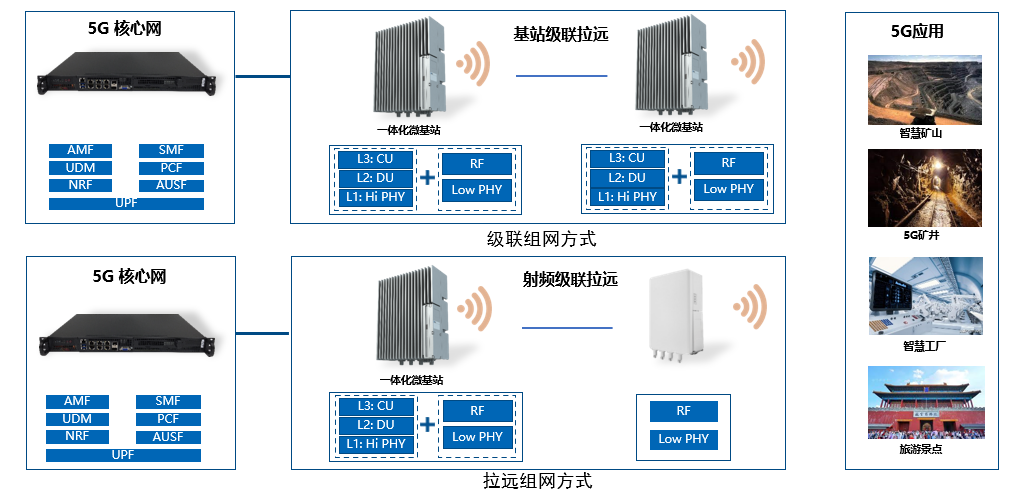

10G光口
|
SFP+形式，拉远接口，连接外部RRU或者EU
|
|
10G光口
|
SFP+形式，级联接口，连接下一级基站
|
|
10G光口
|
SFP+形式，回传接口，连接核心网
|
|
天线
|
5G NR天线：4
GPS天线：1，有3.3V电源输出
|
|
电源
|
220V AC (100V～264V),240W
|
|
其他
|
1个复位按钮
|
|
环境和物理性能
|
|
工作温度(℃)
|
-40～55℃
|
|
储存温度(℃)
|
-50～80℃
|
|
湿度（非浓缩）
|
5%到95%RH不凝结
|
|
天线
|
N型座，50Ω
|
|
防水防尘等级
|
IP65
|
|
重量Kg
|
13Kg
|
|
尺寸mm
|
330*280*120
|
