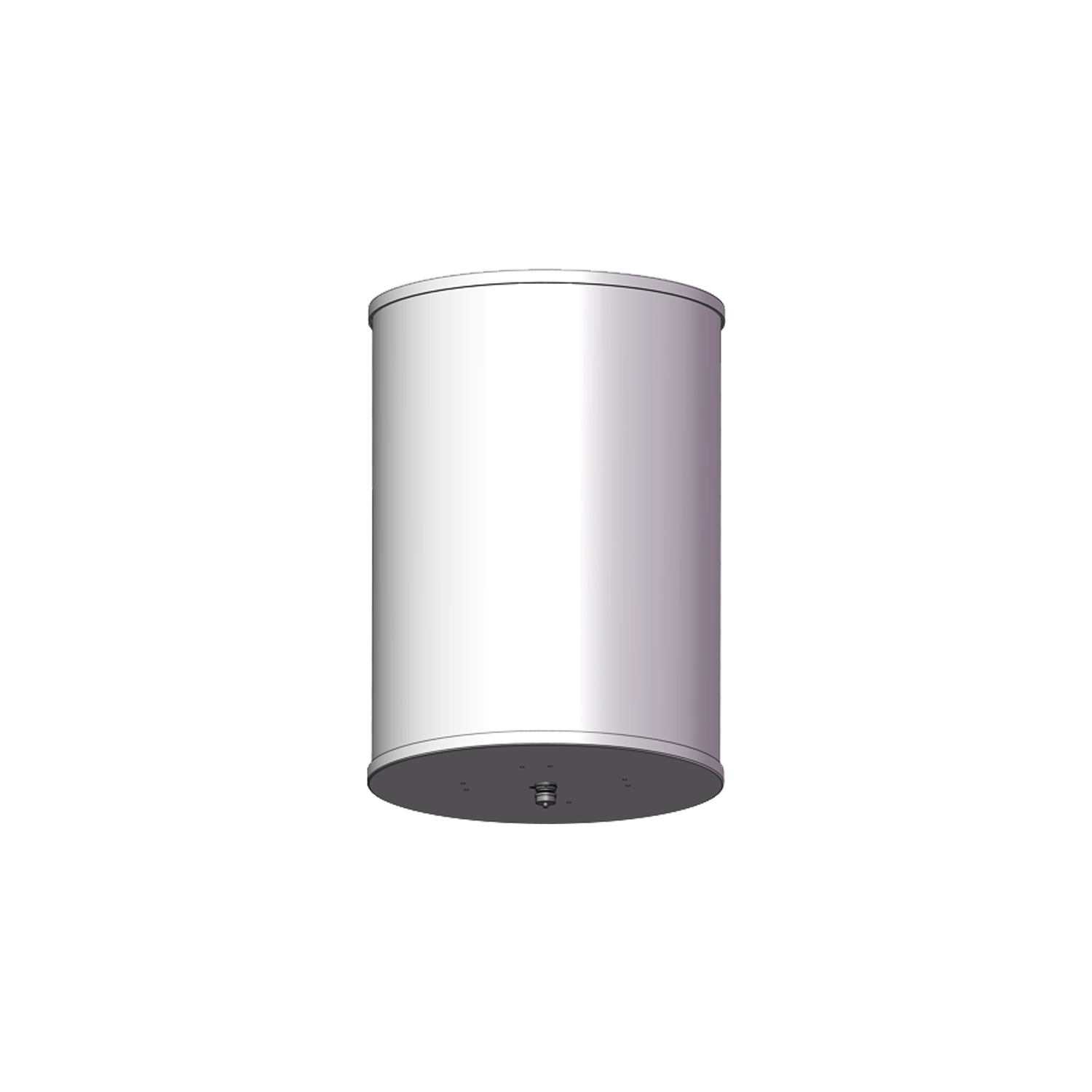

YB68-5G系列船载5G CPE是IPwave云波通信公司专为海洋环境设计的工业级通信终端，支持5G SA/NSA双模全网通，支持700MHz～3600MHz全频段，同时支持国内移动、联通、电信、广电四大运营商全网通，集成双频WiFi（可选）、有线组网、智能链路保活、远程运维能力，具备防盐雾、防水、防尘、宽温、抗颠簸、宽压抗波动特性，满足船舶24小时不间断稳定联网需求。
YB68-5G系列船载5G CPE旨在解决海上信号弱、覆盖断续及卫星通信成本高昂的问题。它通过高增益天线和信号增强技术，将岸基5G信号引入船舱，并转化为Wi-Fi或有线网络供船上设备使用，是实现“海上宽带”的关键设备。
YB68-5G系列船载5G CPE，广泛应用于货运船舶、渔船、公务执法船、邮轮、海上平台、近海作业船只，支撑船载视频监控、海事调度、船员上网、设备数据回传、远程运维等业务。
产品特性
● 高性能5G模组方案，支持4G/5G通信模式，支持700MHz～3600MHz全频段，内置北斗/GPS双模高精度定位模块（可选）；
● 整机天线一体化设计，减少电缆连接与信号损耗，坚固耐用且具备防振设计，金属外壳天线接口接地防雷设计，支持48V PoE供电，方便施工与维护；
● 严苛环境工业级设计：采用IP66防水防尘设计，可耐受-35℃至75℃极端温湿度环境及12级风浪冲击，满足依据GB/T2423.18的耐盐雾条件，满足电磁兼容3级标准要求，防水透气孔设计，保证设备内外气压差；
● 专为近海沿岸4G/5G通信场景定制，搭载自研射频元器件与结构组件，可在各类恶劣工况中长期稳定运行，持续稳定提供4G/5G宽带接入服务；
● 选用行业成熟可靠的4G/5G天线振子单元，单面板实现宽频高增益；通过四面集束式布局达成全向信号覆盖，保障船舶全方位信号接收效果；
● 设备支持网络自适应切换，支持多频段多级接收与信号放大设计，可自动择优接入信号最优频段，大幅保障通信信号质量；
● 船载5G CPE在视距无障碍遮挡情况下，4G信号（N1）可以拉远至离基站80-100km距离以外（需要运营商基站支持）。
|
型 号 |
YB68-5G-S80 |
|
射 频 |
|
|
频段 |
700MHz～3600MHz |
|
天线增益 |
703-960MHz：11dBi 1710-2690MHz：8dBi 3400-3600Mhz：8dBi |
|
频段和信道 |
5G：n1/n3/n5/n7/n8/n20/n28/n38/n40/n41/n77/n78 LTE-FDD：B1/B3/B5/B7/B8/B20/B28 LTE-TDD：B38/B40/B41/B42/B43 |
|
5G NR 特性 |
uplink 256-QAM* and downlink 256-QAM DL 4×4 MIMO on n1/n3/n7/n28/n38/n40/n41/n77/n78 UL 2 × 2 MIMO 2 on n38/n41/n77/n78 SCS 15 kHz and 30 kHz 3 NSA TDD: Max. 4.67 Gbps (DL)/ 836Mbps (UL) SA TDD: Max. 4.67 Gbps (DL)/ 1.25 Gbps (UL) |
|
LTE特性 |
LTE category: DL: Cat 19 UL: Cat 18 1.4 to 20 MHz RF bandwidth LTE DL 4×4 MIMO on B1/B3/B7/B28/B38/B40/B41/B42/B43 QPSK, 16-QAM and 64-QAM and 256-QAM modulation LTE: Max. 1.6 Gbps (DL)/ 211 Mbps (UL) |
|
发射功率 |
LTE: Class 3 (23 dBm ±2 dB) 5G NR: Class 3 (23 dBm ±2 dB) |
|
标准协议 |
|
|
标准 |
3GPP Release 15, NSA&SA operation, Sub-6 GHz支持 Option 3x 、3a、3 和 Option 2 |
|
接 口 |
|
|
指示灯说明 |
POW/SIM/网络注册成功指示灯 POW设备上电后正常常亮； SIM卡识别正常后常亮； 网络注册成功指示灯常亮。 |
|
以太接口 |
1个10/100/1000M，RJ-45 |
|
接地口 |
机壳接地，M20*1.5螺钉孔 |
|
透气阀 |
保证设备内外气压差 |
|
电源 |
48V POE（IEEE802.3af/at） 0.5A（WAN），电源(AC220V、12V/2A可选) |
|
SIM卡 |
2*Nano-SIM 卡槽 |
|
天线接口 |
内置4个天线，50Ω |
|
功耗 |
≤30W |
|
环境和物理性能 |
|
|
工作温度(℃) |
-25～75℃ |
|
储存温度(℃) |
-40～85℃ |
|
相对湿度 |
0% ～95% 无凝露 |
|
防护等级 |
IP66 |
|
重量Kg |
约18kg |
|
尺寸mm |
Φ450mm×616mm |
软件特性
● 支持 3/4/5G无线上网和有线上网WAN的智能切换
● 支持DHCP、DDNS、防火墙、NAT、DMZ主机、DDOS，流量统计，实时显示数据传输速率
● 支持 VPN，ACL 访问控制，URL过滤
● 硬件路由，增加WAN口速度，同时提供多LAN 口
● 支持 VPN client(PPTP，L2TP，IPSec)；
● 支持远程管理，支持 TR069、SNMP
● 支持本地和远程在线升级，导入导出配置文件
● 支持国内外多种DDNS
● 支持 IPv6/IPv4，支持 TCP/IP、UDP、HTTP 等多种网络协议
● 可选支持 Modbus工业协议
● 可选支持 uRLLC、5G LAN、高精度授时
● 支持多级用户安全设置
